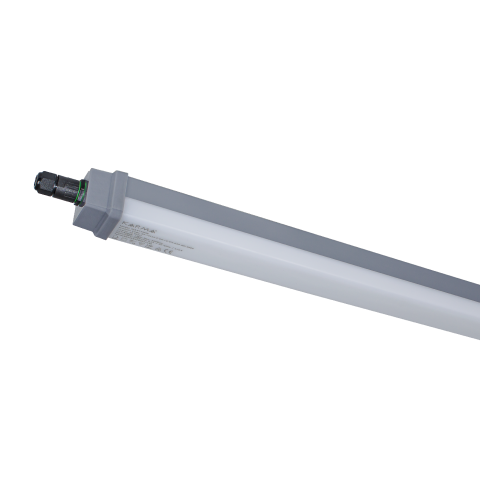

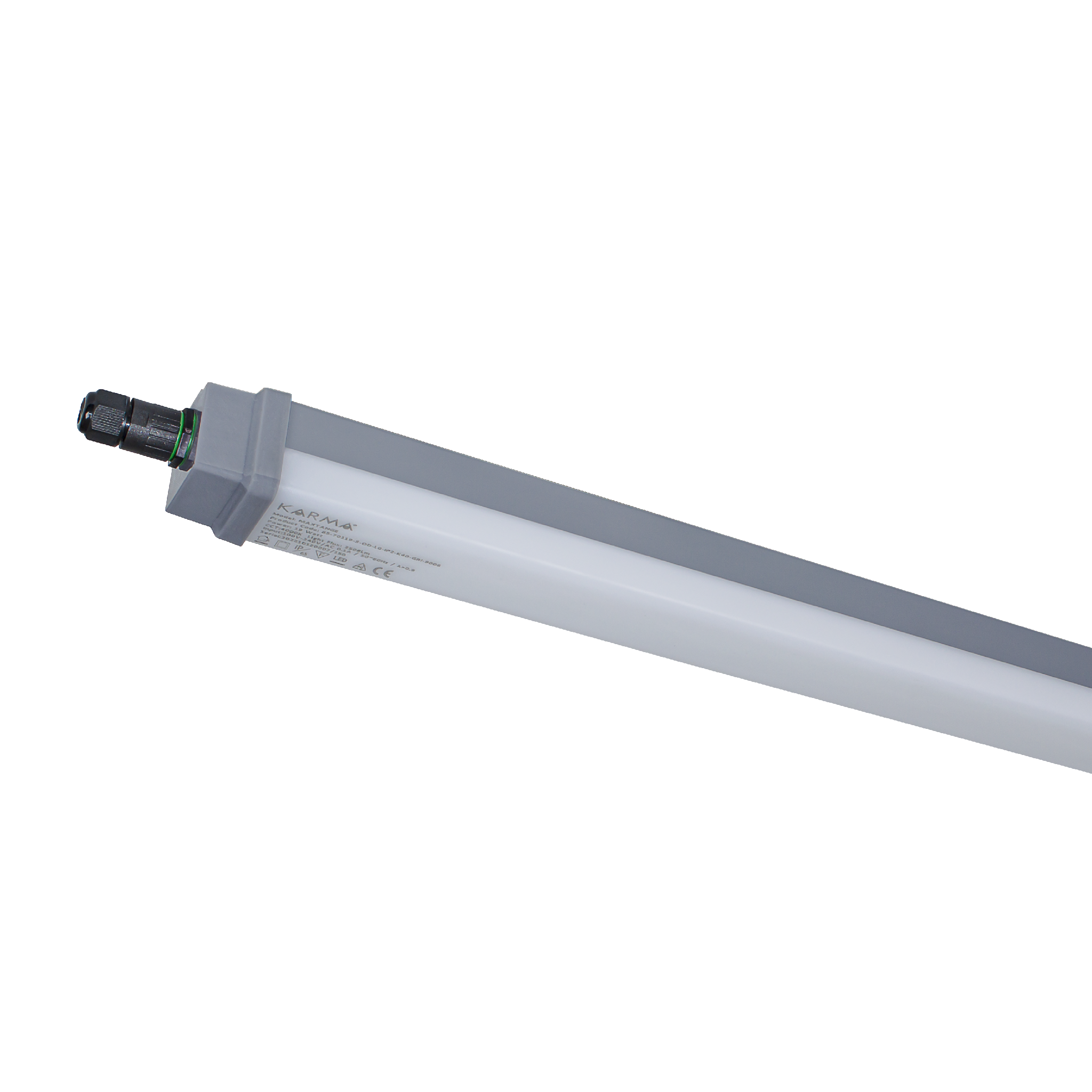

MAXTANGE – Lineer LED Etanj Armatür - maxtange lineer LED etanj

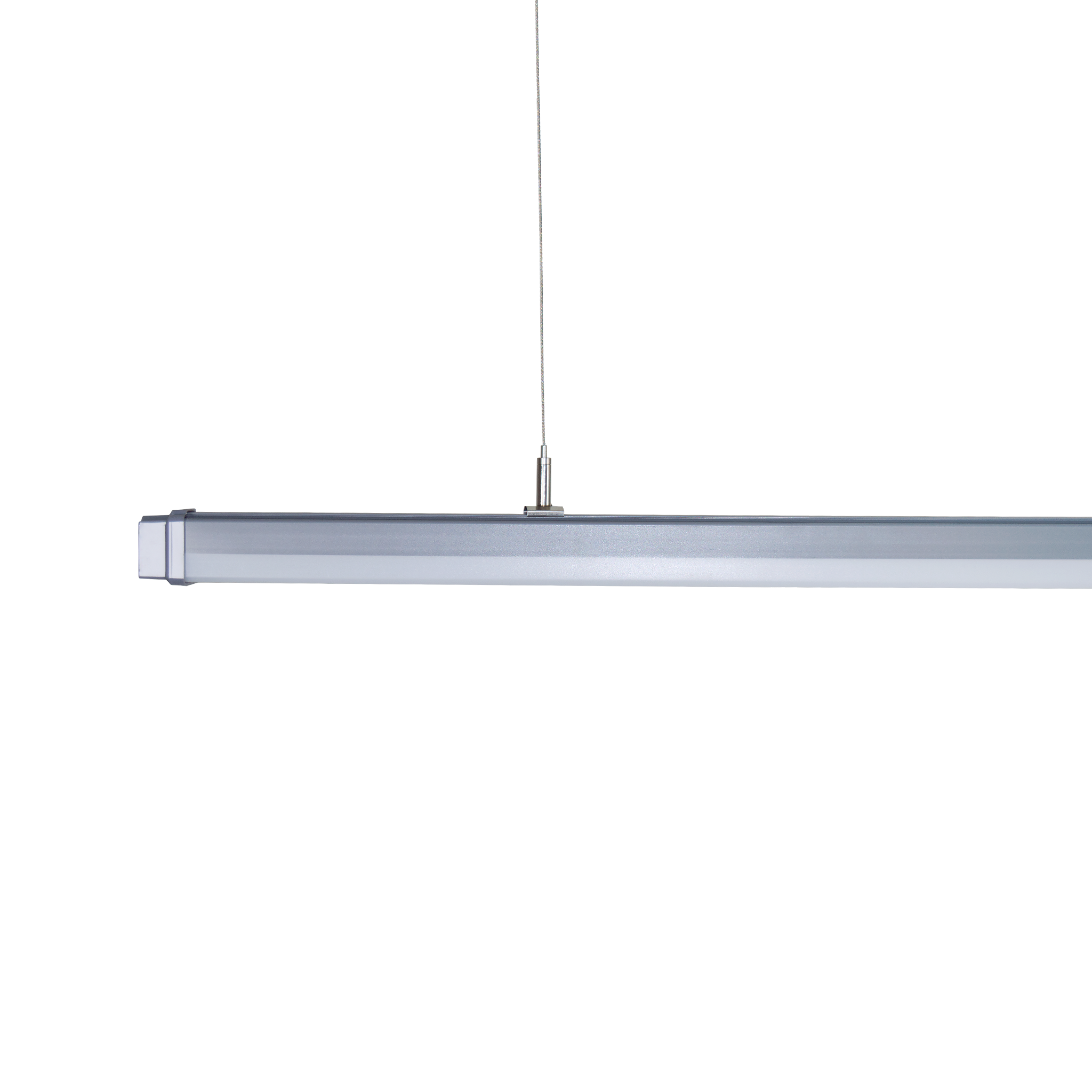

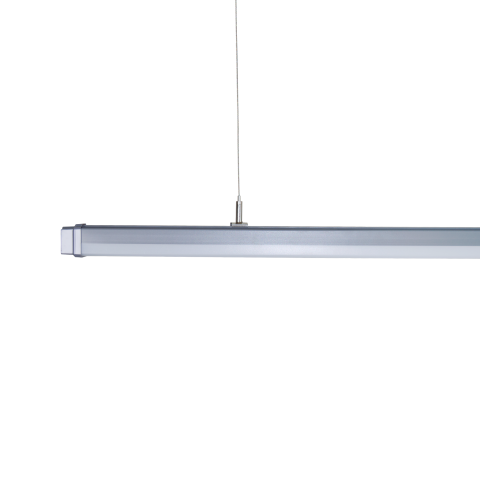

MAXTANGE – Lineer LED Etanj Armatür - endustriyel etanj IP65

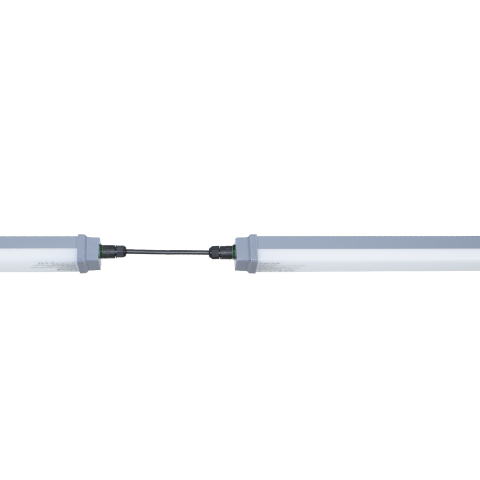

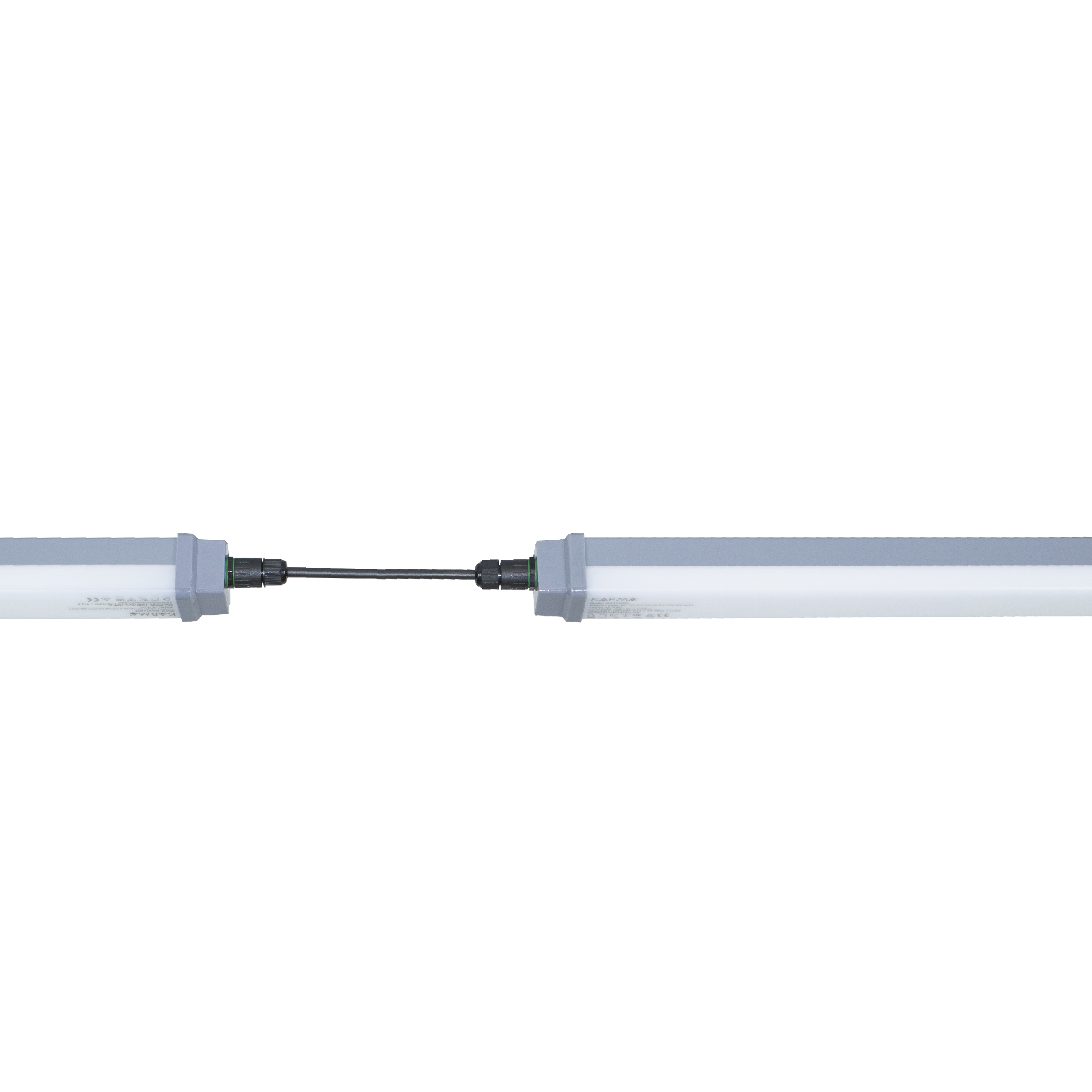

MAXTANGE – Lineer LED Etanj Armatür - lineer etanj

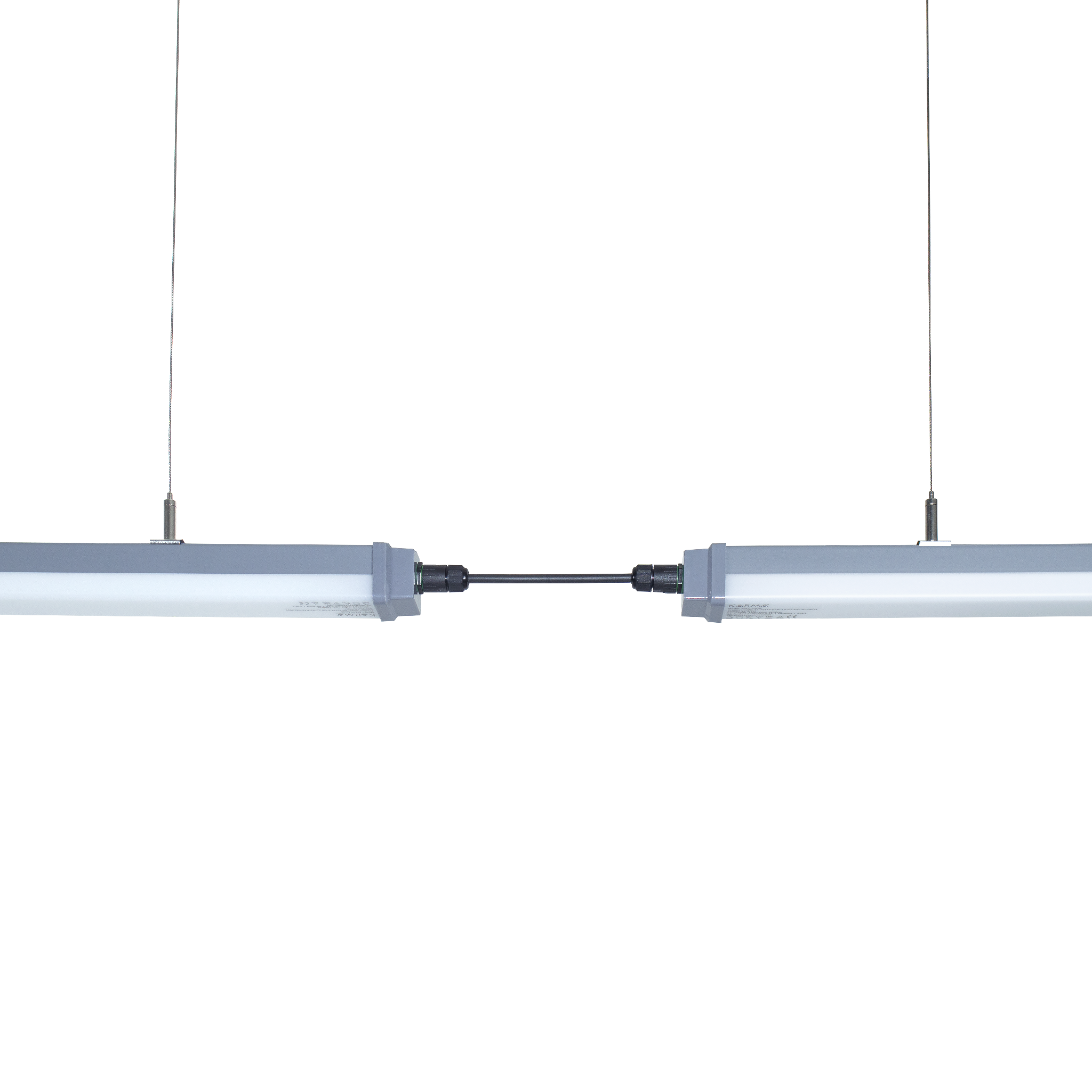

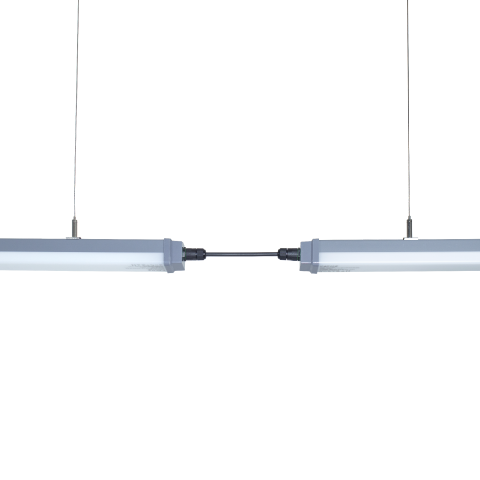

MAXTANGE – Lineer LED Etanj Armatür - lineer etanj armatür

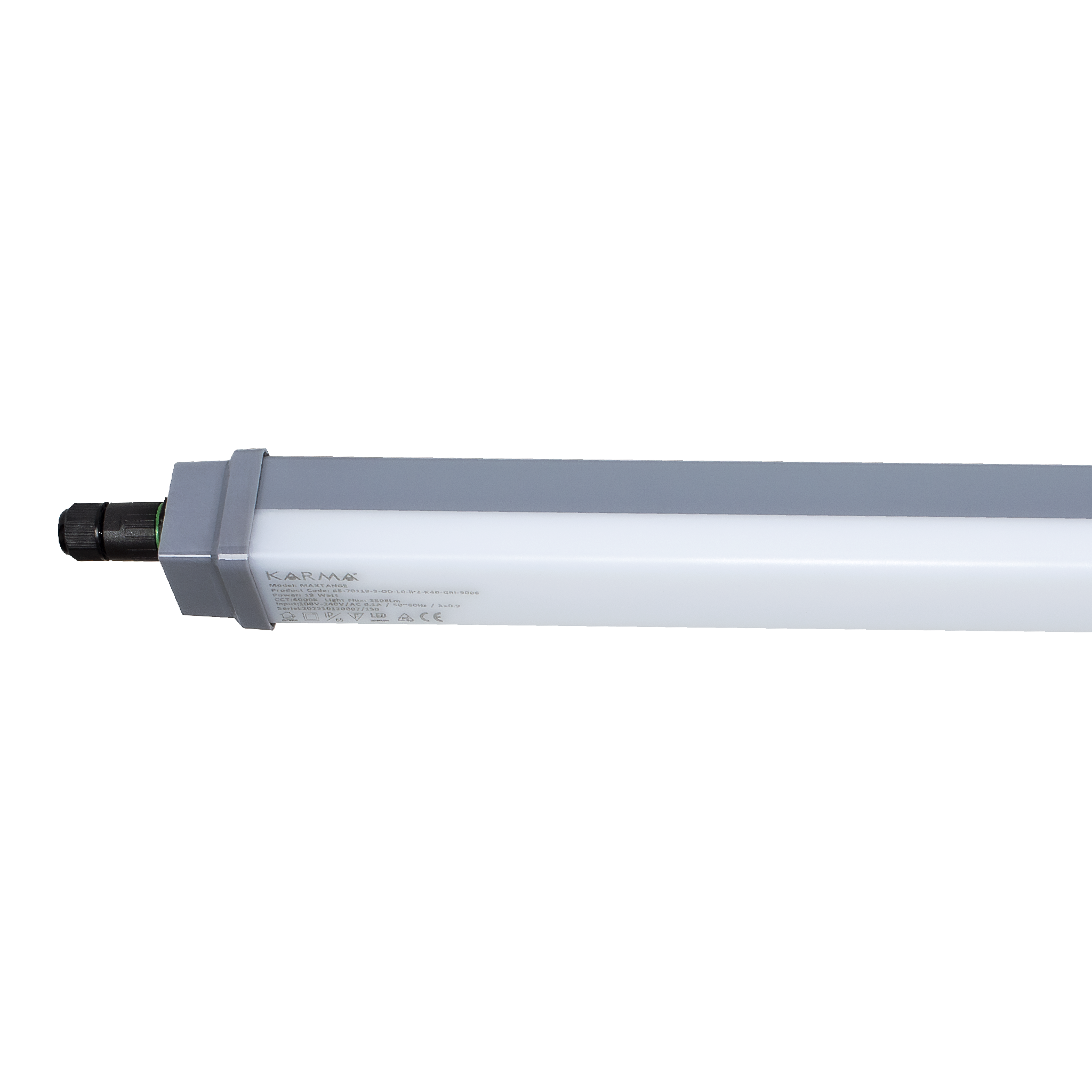

MAXTANGE – Lineer LED Etanj Armatür - LED etanj

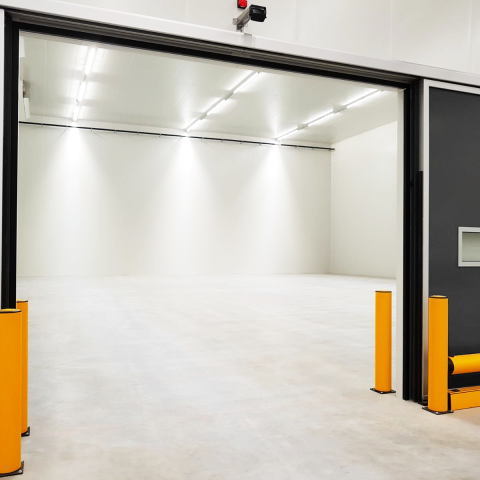

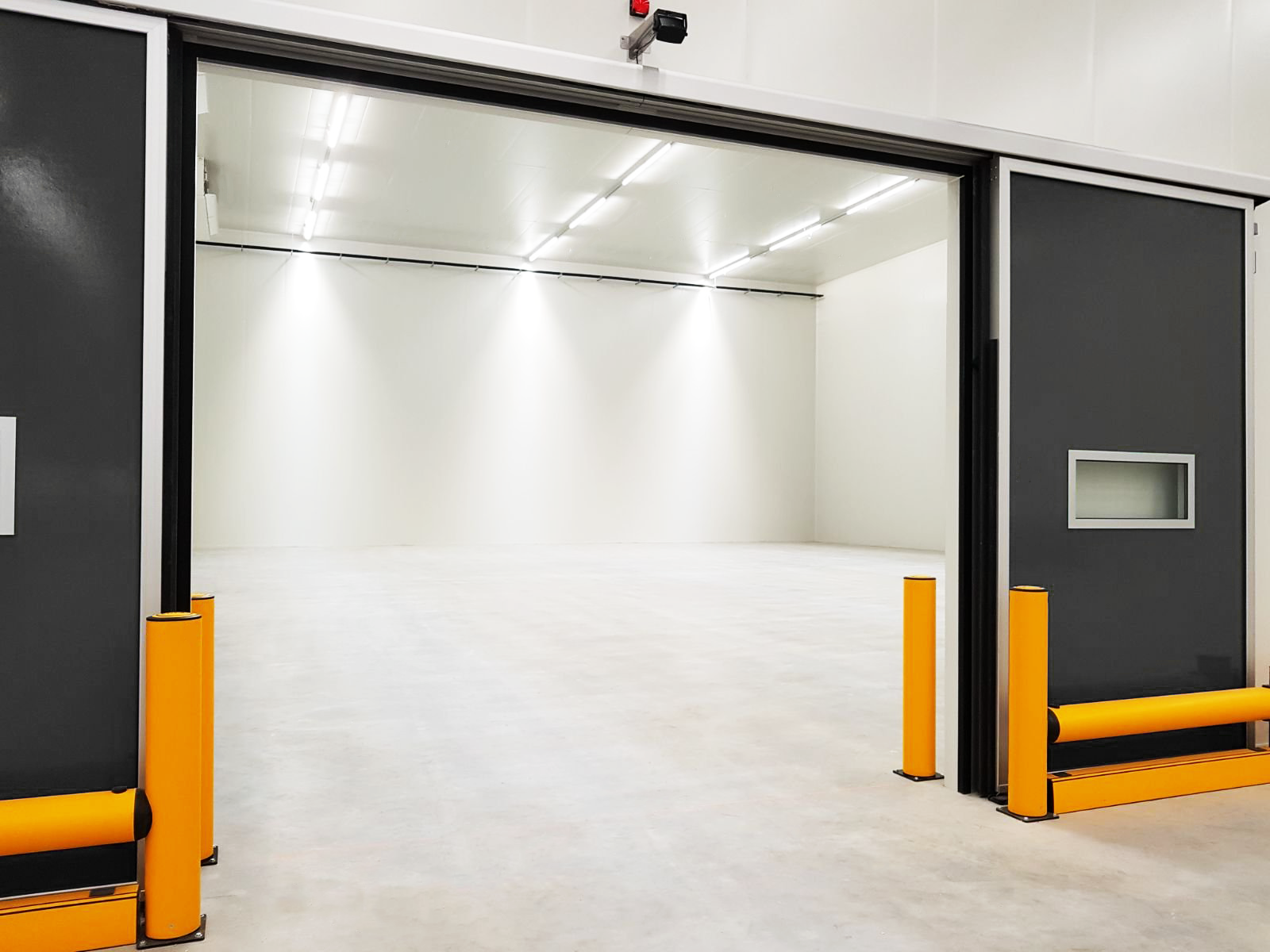

MAXTANGE – Lineer LED Etanj Armatür - soguk hava deposu etanj adyinlatma armatürü

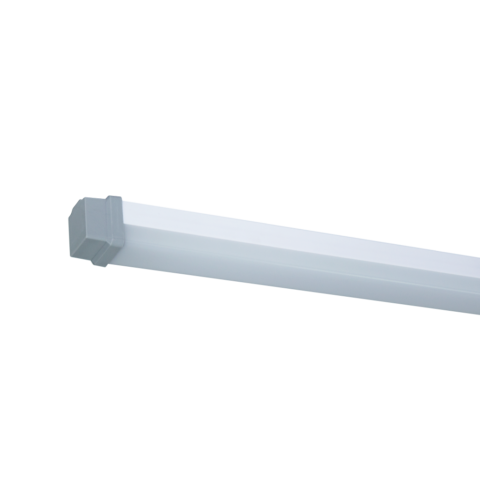

MAXTANGE – Lineer LED Etanj Armatür - MaxTange_lineer_led_etanj-opal_difuzorlu_aydinlatma_armaturu

MAXTANGE – Lineer LED Etanj Armatür

MAXTANGE® – Etanj anlayışına farklı bir yaklaşım; Tam anlamıyla lineer etanj, uç uca eklenebilir ve iki hat monofaze anahtarlama ile kontrol edilebilir özellikte olup, enerji vermek için BUSBAR gerekmez enerji dağıtım hattı ürün içinde yer alır. Farklı güç opsiyonlarının yanı sıra optik seçenekleriyle; ister iç mekan istenirse dış mekan ihtiyaç duyulan ışığa tam uyum, bazen bir etanj bazen de bir wallwasher, IP65 ve IP67 seçenekleri güç aktarma rakorlarıyla neredeyse sınırsız kombinasyona sahip.

Hafif, işlevsel ve dayanıklı; Montaj yüzeyine düşük ağırlık katkısı, hareketli ve sabit montaj aparatları, Polikarbon gövde (UV filtreli) kararmaz ve dış mekanda güneş ışınlarıyla solmaz, uzun yıllar verimli çalışır, 3 – 5 – 7 yıl garanti opsiyonlarıyla bakım maliyetlerini ve işletme giderlerini oldukça düşürür. Su, toz, nem, ve korozif (aşındırıcılar) malzemelere karşı oldukça dayanıklıdır.

Neredeyse sınırsız kullanım alanı; basınçlı ortamlar, hijyen gerektiren alanlar, soğuk hava depoları, üretim tesisleri, tozlu ortamlar vb. alanlarda kullanıma uygun abartıdan uzak tasarımıyla her mekâna ayak uyduran sofistike tasarım, tüm opsiyonları ve kombinasyonlarıyla maksimum yetenekli bir etanj.

Hepsi ve dahası için teknik belgeleri inceleyebilir veya “İletişim” uzmanlardan destek alabilirsiniz.

Ürün Kodu :
Fiyatı :
65-70019-S-OD

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Metal - Gri (RAL:9006)

Işık Açıları :
120° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	8 W - 70 W
Işık Akısı	1.000 lm - 10.710 lm
Verim	125 lm/W - 163 lm/W
Enerji Verimliliği	B - D
Renk Geri Verim Endeksi(CRI)	>80 Ra
Led Ürün Ömrü	54.000-63.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM)	MacAdam 3
Lamba Tipi	LED Module
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	+%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (II)
Boyut	350 mm - 2900 mm
IP - Koruma Sınıfı	IP65 - IP67
Montaj Tipi	Sıva Üstü, Sarkıt
Uygulama Yüksekliği	2.5m - 4m
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+70°C
Depolamada Sıcaklık Aralığı	-30°C...+80°C
Gövde Malzemesi	Polikarbon Ekstrüzyon (PC)
Koruma Sınıfı IK (Şok Direnci)	IK 08
HI1 ve HI3 Acil Kit Opsiyonları Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Polikarbon Ekstrüzyon (PC)
Difüzör Seçeneği	Opal - Şeffaf
Sürücü	Dahili Sürücü
ACK	Dahili Acil aydınlatma kiti

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı	IP65 - IP67
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Tavan
Şebeke Bağlantısı	2x1 Opsiyonel
Uygulama Yüksekliği	2.5m - 4m
Koruma Sınıfı IK (Şok Direnci)	IK 08
Bağlantı Ekipmanı Seçenekleri	PG7, IP65 X2, IP67 X3 Konnektör

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans	100~240 AC/V 50~60 Hz
Lamba Tipi	LED Module
Güç Faktörü (PFλ)	>95
Acil Aydınlatma	Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel)
Acil Aydınlatma Gücü	+%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (II)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

MAXTANGE – Lineer LED Etanj Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

MAX TANGE Lineer LED Etanj Armatür

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Verim (lm/W)	Işık Akısı (lm)	Ölçü L,W,H (mm)	Ağırlık (kg)
65-70008-S-OD	8 W	125 lm/W	1.000 lm	350x38x50 mm	0,17 Kg
65-70010-S-OD	10 W	126 lm/W	1.260 lm	350x38x50 mm	0,17 Kg
65-70015-S-OD	15 W	127 lm/W	1.905 lm	600x38x50 mm	0,29 Kg
65-70019-S-OD	19 W	132 lm/W	2.508 lm	1000x38x50 mm	0,49 Kg
65-70022-S-OD	22 W	134 lm/W	2.948 lm	1200x38x50 mm	0,59 Kg
65-70025-S-OD	25 W	135 lm/W	3.375 lm	1450x38x50 mm	0,71 Kg
65-70027-S-OD	27 W	134 lm/W	3.618 lm	1450x38x50 mm	0,71 Kg
65-70035-S-OD	35 W	130 lm/W	4.550 lm	1450x38x50 mm	0,71 Kg
65-70119-S-OD	19 W	135 lm/W	2.565 lm	1200x38x50 mm	0,59 Kg
65-70122-S-OD	22 W	138 lm/W	3.036 lm	1450x38x50 mm	0,71 Kg
65-70127-S-OD	27 W	128 lm/W	3.456 lm	1200x38x50 mm	0,59 Kg
65-70238-S-OD	38 W	132 lm/W	5.016 lm	2000x38x50 mm	0,98 Kg
65-70244-S-OD	44 W	138 lm/W	6.072 lm	2900x38x50 mm	1,42 Kg
65-70250-S-OD	50 W	135 lm/W	6.750 lm	2900x38x50 mm	1,42 Kg
65-70270-S-OD	70 W	130 lm/W	9.100 lm	2900x38x50 mm	1,42 Kg
65-70338-S-OD	38 W	135 lm/W	5.130 lm	2400x38x50 mm	1,18 Kg
65-70008-G-OD	8 W	134 lm/W	1.072 lm	350x38x50 mm	0,17 Kg
65-70010-G-OD	10 W	135 lm/W	1.350 lm	350x38x50 mm	0,17 Kg
65-70015-G-OD	15 W	136 lm/W	2.040 lm	600x38x50 mm	0,29 Kg
65-70019-G-OD	19 W	141 lm/W	2.679 lm	1000x38x50 mm	0,49 Kg
65-70022-G-OD	22 W	143 lm/W	3.146 lm	1200x38x50 mm	0,59 Kg
65-70025-G-OD	25 W	145 lm/W	3.625 lm	1450x38x50 mm	0,71 Kg
65-70027-G-OD	27 W	144 lm/W	3.888 lm	1450x38x50 mm	0,71 Kg
65-70035-G-OD	35 W	140 lm/W	4.900 lm	1450x38x50 mm	0,71 Kg
65-70119-G-OD	19 W	145 lm/W	2.755 lm	1200x38x50 mm	0,59 Kg
65-70122-G-OD	22 W	148 lm/W	3.256 lm	1450x38x50 mm	0,71 Kg
65-70127-G-OD	27 W	137 lm/W	3.699 lm	1200x38x50 mm	0,59 Kg
65-70238-G-OD	38 W	141 lm/W	5.358 lm	2000x38x50 mm	0,98 Kg
65-70244-G-OD	44 W	143 lm/W	6.292 lm	2900x38x50 mm	1,42 Kg
65-70250-G-OD	50 W	145 lm/W	7.250 lm	2900x38x50 mm	1,42 Kg
65-70270-G-OD	70 W	140 lm/W	9.800 lm	2900x38x50 mm	1,42 Kg
65-70338-G-OD	38 W	145 lm/W	5.510 lm	2400x38x50 mm	1,18 Kg
65-70008-P-TD	8 W	147 lm/W	1.176 lm	350x38x50 mm	0,17 Kg
65-70010-P-TD	10 W	148 lm/W	1.480 lm	350x38x50 mm	0,17 Kg
65-70015-P-TD	15 W	149 lm/W	2.235 lm	600x38x50 mm	0,29 Kg
65-70019-P-TD	19 W	155 lm/W	2.945 lm	1000x38x50 mm	0,49 Kg
65-70022-P-TD	22 W	157 lm/W	3.454 lm	1200x38x50 mm	0,59 Kg
65-70025-P-TD	25 W	159 lm/W	3.975 lm	1450x38x50 mm	0,71 Kg
65-70027-P-TD	27 W	158 lm/W	4.266 lm	1450x38x50 mm	0,71 Kg
65-70035-P-TD	35 W	153 lm/W	5.355 lm	1450x38x50 mm	0,71 Kg
65-70119-P-TD	19 W	159 lm/W	3.021 lm	1200x38x50 mm	0,59 Kg
65-70122-P-TD	22 W	163 lm/W	3.586 lm	1450x38x50 mm	0,71 Kg
65-70127-P-TD	27 W	151 lm/W	4.077 lm	1200x38x50 mm	0,59 Kg
65-70238-P-TD	38 W	155 lm/W	5.890 lm	2000x38x50 mm	0,98 Kg
65-70244-P-TD	44 W	163 lm/W	7.172 lm	2900x38x50 mm	1,42 Kg
65-70250-P-TD	50 W	159 lm/W	7.950 lm	2900x38x50 mm	1,42 Kg
65-70270-P-TD	70 W	153 lm/W	10.710 lm	2900x38x50 mm	1,42 Kg
65-70338-P-TD	38 W	159 lm/W	6.042 lm	2400x38x50 mm	1,18 Kg
