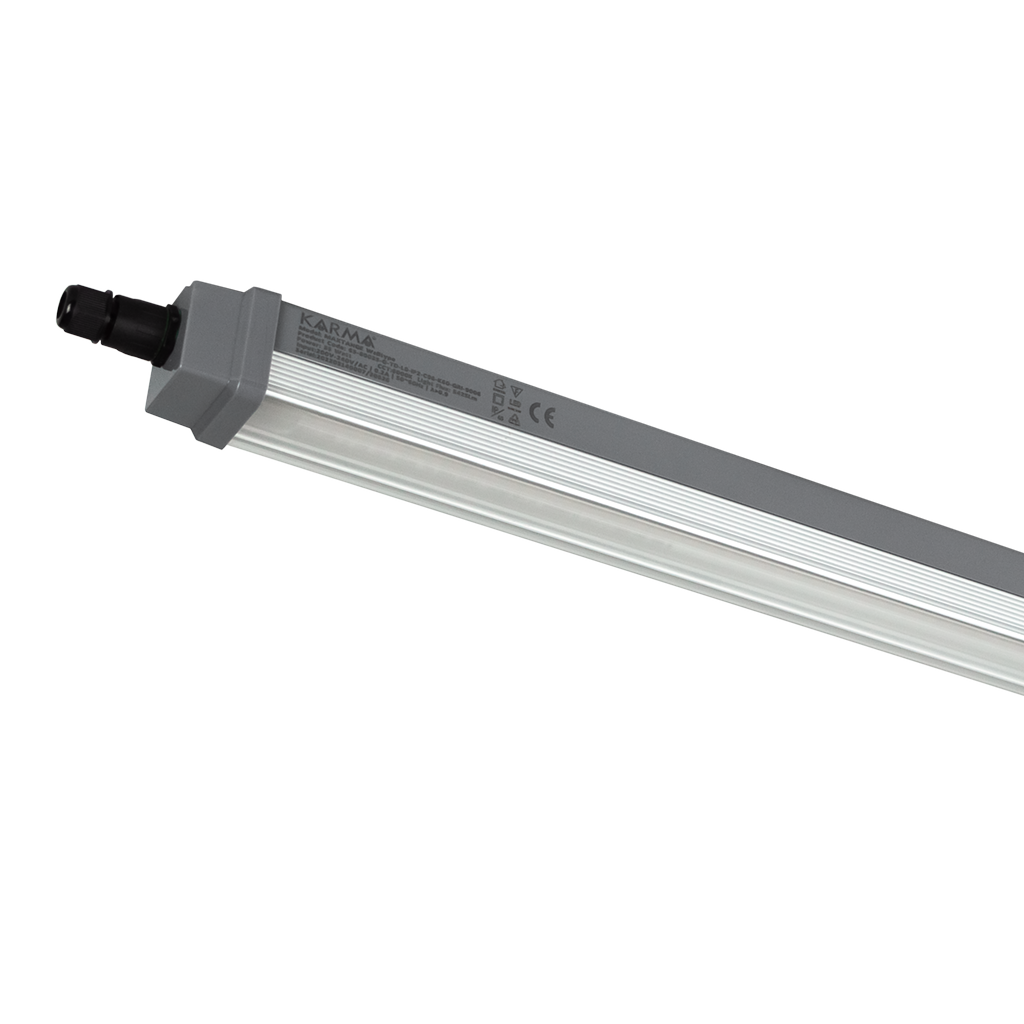

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür - 1024-1024

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür - wallwasher – linear duvar boyama

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür - lineer etanj sarkıt armatür

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür

MAXTANGE WALLTYPE® –MAX ailesinin yeni ürünü olan MAXTANGE WALLTYPE® yeni nesil duvar aydınlatmasını açık hava müzeleri, ( wallwasher) dış cephe aydınlatmaları, tabela aydınlatmaları vb. dış mekanlar için tasarladık. MAXTANGE WALLTYPE®; su, toz, oksitlenme, basınç, çok düşük ısılarda çalışma gibi. tüm etkenlere karşı dayanıklıdır. Bunun yanı sıra farklı güç opsiyonları ve IP65 güç aktarma rakoruyla 97.000’nin üzerinde kombinasyona sahip. Hafif, işlevsel, dayanıklı ve minimalist polikarbon gövde (UV filtreli) yapısıyla; montaj yüzeyine düşük ağırlık sağlar, kararmaz ve solmaz, uzun yıllar verimli çalışır, 3 – 5 – 7 yıl garanti opsiyonlarıyla bakım maliyetlerini ve işletme giderlerini düşürerek tasarruf sağlar.

Hepsi ve dahası için teknik belgeleri inceleyebilir veya “İletişim” uzmanlardan destek alabilirsiniz.

Ürün Kodu :
Fiyatı :
65-80019-G

Işık Rengi/KELVIN:
3000 3000 KELVIN
4000 4000 KELVIN
6000 6000 KELVIN

Gövde Renkleri :
Metal - Gri (RAL:9006)

Işık Açıları :
30° Derece
60° Derece
90° Derece

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU

Özellikler
Güç	8 W - 70 W
Işık Akısı	1.200 lm - 9.800 lm
Işıma Açısı	C90°-60°
Verim	140 lm/W - 150 lm/W
Enerji Verimliliği	C
Renk Geri Verim Endeksi(CRI)	>80 Ra
Led Ürün Ömrü	54.000-63.000 h
Sürücü	Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM)	MacAdam 3
Lamba Tipi	LED Module
Güç Faktörü (PFλ)	>95
Acil Aydınlatma Gücü	+%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (II)
Boyut	350 mm - 2900 mm
IP - Koruma Sınıfı	IP65 - IP67
Montaj Tipi	Sıva Üstü, Sarkıt
Çalışma Isısı (Oda Sıcaklığında)	-20°C...+80°C
Depolamada Sıcaklık Aralığı	-30°C...+80°C
Gövde Malzemesi	Polikarbon Ekstrüzyon (PC)
Koruma Sınıfı IK (Şok Direnci)	IK 08
HI1 ve HI3 Acil Kit Opsiyonları Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi	Polikarbon Ekstrüzyon (PC)
Difüzör Seçeneği	Şeffaf
Sürücü	Dahili Sürücü

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri	Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı	IP65
Montaj Tipi	Sıva Üstü, Sarkıt
Montaj Yeri	Zemin, Duvar
Şebeke Bağlantısı	2x1 Opsiyonel
Uygulama Yüksekliği	2.5m - 4m
Koruma Sınıfı IK (Şok Direnci)	IK 08
Bağlantı Ekipmanı Seçenekleri	PG7, IP65 X2, IP67 X3 Konnektör

Elektrik Ekipmanları

Elektrik Ekipmanları
Lamba Tipi	LED Module
Güç Faktörü (PFλ)	>95
Işıma Açısı	C90°-60°
Acil Aydınlatma	Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel)
Acil Aydınlatma Gücü	+%10-15
IEC Koruma Sınıfı (Armatür)	CLASS (II)
Sensör	Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon	Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM)	Yok

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür Aksesuarları

Ölçüleri - Teknik Çizimler

MAXTANGE WALLTYPE – Lineer LED Etanj Armatür

Işık Eğrileri

Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

MAXTANGE WALLTYPE–LİNEER LED ETANJ ARMATÜR

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

Ürün Kodu	Güç (W)	Verim (lm/W)	Işık Akısı (lm)	Ölçü L,W,H (mm)	Ağırlık (kg)
65-80008-G-TD-L2-IP2-C96	8 W	150 lm/W	1.200 lm	600x38x50 mm	0,37 Kg
65-80015-G-TD-L2-IP2-C96	15 W	150 lm/W	2.250 lm	1200x38x50 mm	0,74 Kg
65-80019-G-TD-L2-IP2-C96	19 W	150 lm/W	2.850 lm	1200x38x50 mm	0,74 Kg
65-80027-G-TD-L2-IP2-C96	27 W	145 lm/W	3.915 lm	1465x38x50 mm	0,91 Kg
65-80035-G-TD-L2-IP2-C96	35 W	140 lm/W	4.900 lm	1465x38x50 mm	0,91 Kg
65-80254-G-TD-L2-IP2-C96	54 W	145 lm/W	7.830 lm	2875x38x50 mm	1,82 Kg
65-80270-G-TD-L2-IP2-C96	70 W	140 lm/W	9.800 lm	2875x38x50 mm	1,82 Kg
65-80008-G-TD-L2-IP2-C99	8 W	150 lm/W	1.200 lm	600x38x50 mm	0,37 Kg
65-80015-G-TD-L2-IP2-C99	15 W	150 lm/W	2.250 lm	1200x38x50 mm	0,74 Kg
65-80019-G-TD-L2-IP2-C99	19 W	150 lm/W	2.850 lm	1200x38x50 mm	0,74 Kg
65-80027-G-TD-L2-IP2-C99	27 W	145 lm/W	3.915 lm	1465x38x50 mm	0,91 Kg
65-80035-G-TD-L2-IP2-C99	35 W	140 lm/W	4.900 lm	1465x38x50 mm	0,91 Kg
65-80254-G-TD-L2-IP2-C99	54 W	145 lm/W	7.830 lm	2875x38x50 mm	1,82 Kg
65-80270-G-TD-L2-IP2-C99	70 W	140 lm/W	9.800 lm	2875x38x50 mm	1,82 Kg
65-80008-G-TD-L2-IP2-C912	8 W	150 lm/W	1.120 lm	600x38x50 mm	0,37 Kg
65-80015-G-TD-L2-IP2-C912	15 W	150 lm/W	2.100 lm	1200x38x50 mm	0,74 Kg
65-80019-G-TD-L2-IP2-C912	19 W	150 lm/W	2.660 lm	1200x38x50 mm	0,74 Kg
65-80027-G-TD-L2-IP2-C912	27 W	145 lm/W	3.700 lm	1465x38x50 mm	0,91 Kg
65-80035-G-TD-L2-IP2-C912	35 W	140 lm/W	4.620 lm	1465x38x50 mm	0,91 Kg
65-80254-G-TD-L2-IP2-C912	54 W	145 lm/W	7.740 lm	2875x38x50 mm	1,82 Kg
65-80270-G-TD-L2-IP2-C912	70 W	140 lm/W	9.420 lm	2875x38x50 mm	1,82 Kg
65-80008-G-TD-L2-IP2-C93	8 W	150 lm/W	1.200 lm	600x38x50 mm	0,37 Kg
65-80015-G-TD-L2-IP2-C93	15 W	150 lm/W	2.250 lm	1200x38x50 mm	0,74 Kg
65-80019-G-TD-L2-IP2-C93	19 W	150 lm/W	2.850 lm	1200x38x50 mm	0,74 Kg
65-80027-G-TD-L2-IP2-C93	27 W	145 lm/W	3.915 lm	1465x38x50 mm	0,91 Kg
65-80035-G-TD-L2-IP2-C93	35 W	140 lm/W	4.900 lm	1465x38x50 mm	0,91 Kg
65-80254-G-TD-L2-IP2-C93	54 W	145 lm/W	7.830 lm	2875x38x50 mm	1,82 Kg
65-80270-G-TD-L2-IP2-C93	70 W	140 lm/W	9.800 lm	2875x38x50 mm	1,82 Kg
