POWERMAX – Lineer LED Aydınlatma

POWERMAX®  – Lineer Led Aydınlatma Armatürü; endüstriyel aydınlatma ihtiyaçlarına yönelik tasarlandı, 30º,60º,90º,120º (duble asimetrik) tasarım harikası eşsiz ve özel lensleri sayesinde  <10m. yüksekliklerden obje veya alanın aydınlatılmasına olanak sağlar.

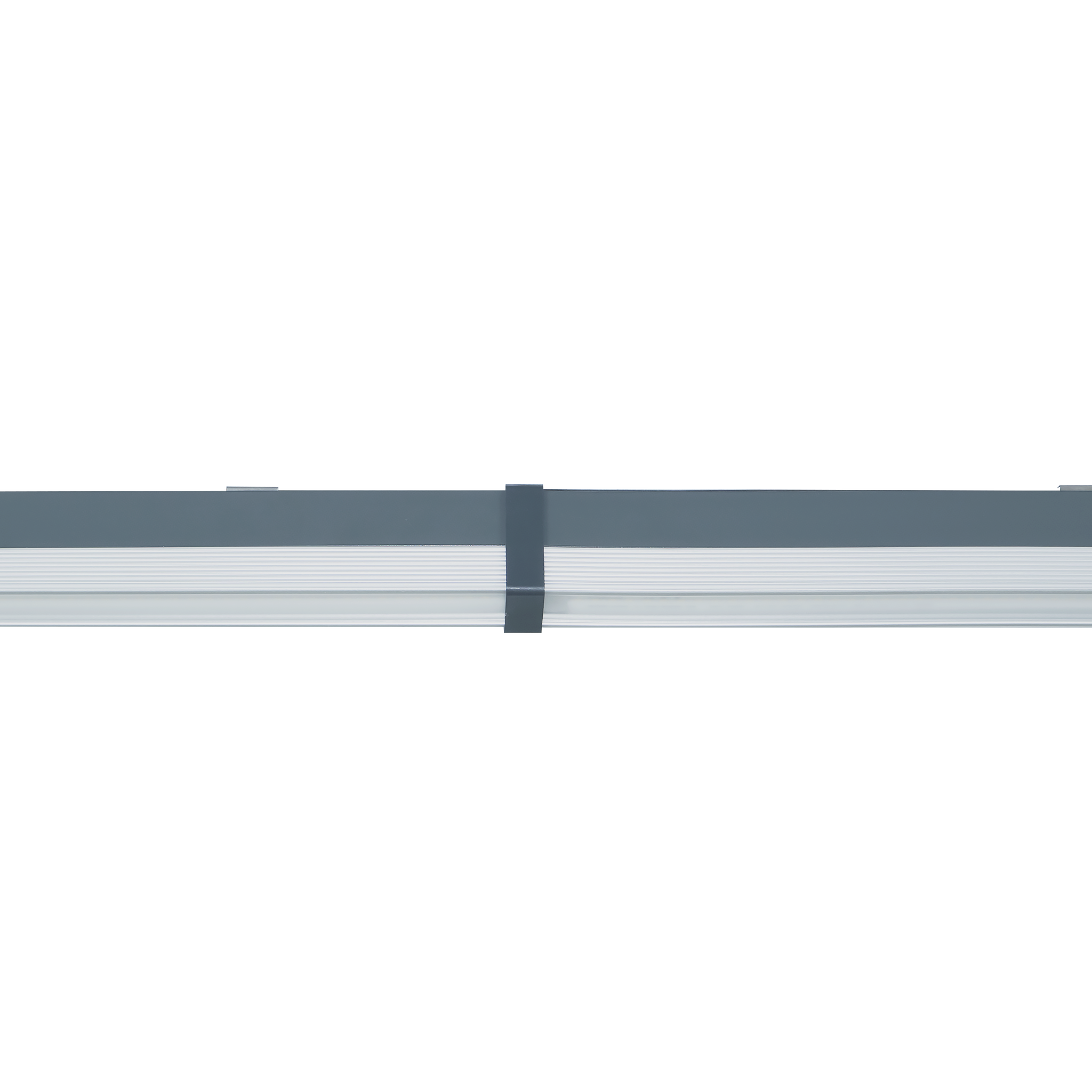

Bağımsız ve uç uca ekenebilme özelliği,  rijit bir görüntü ve homojen ışık dağılımı sunar. Opsiyonel bağlantı ve montaj ekipmenlarıyla neredeyse sınırsız kombinasyon imkanı sağlar.
Yüksek verimli LED teknolojisi sayesinde hem tasarruf hedeflerine yönelik düşük enerji tüketimi hemde bakım ve işletme maliyetleri oldukça azdır.
Daha fazla detaylar için dökümanlara göz atın veya iletişim bölümünden satış temsilcilerimizle profesyonel destek için iletişim kurun.

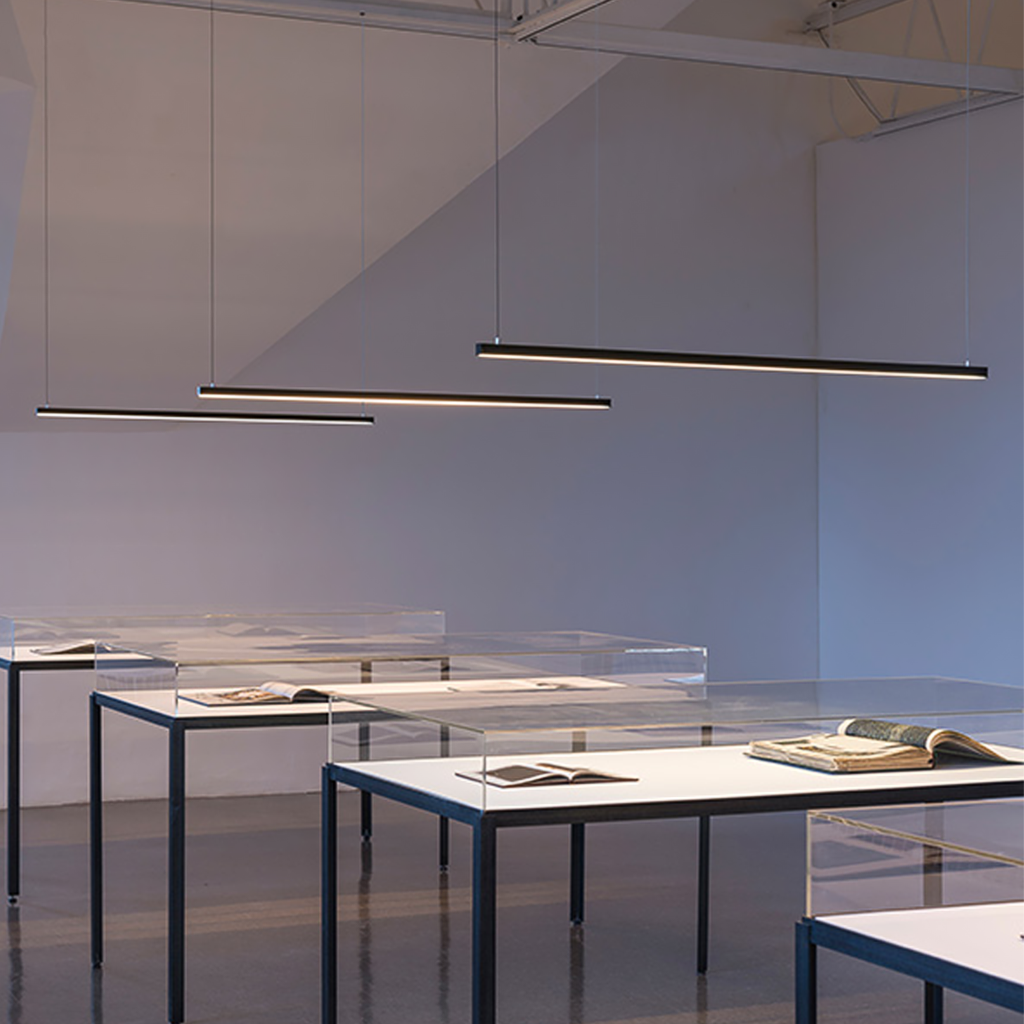

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 35W - 114W
Işık Akısı 5.075 lm - 16.302 lm
Verim 143 lm/W -145 lm/W
Enerji Verimliliği C
Renk Geri Verim Endeksi(CRI) >80
Led Ürün Ömrü 54.000 h
Sürücü Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM MacAdam 3
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gücü 3w (+%10-15)
IEC Koruma Sınıfı (Armatür) CLASS (I)
Boyut 1410 mm - 2820 mm
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Uygulama Yüksekliği 4m - 6m
Çalışma Isısı (Oda sıcaklığında) -20°C...+45°C
Depolamada Sıcaklık Aralığı -30°C...+70°C
Gövde Malzemesi Alüminyum Ekstrüzyon
Koruma Sınıfı IK (Şok Direnci) IK 08
HI1 ve HI3 Acil Kit Opsiyonları Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi Alüminyum Ekstrüzyon
Gövde Rengi Seçenekleri Siyah (RAL 9005), Beyaz (RAL 9016), Metal-Gri (RAL 9006), Antrasit (RAL 7043)
Ürün Boyası Elektrostatik Toz Boya
Difüzör Şeffaf Akrilik PMMA
Sürücü Driver Dahili Sürücü

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Montaj Yeri Tavan
Şebeke Bağlantısı 5x1 Hop ve Monofaz Topraklı Bağlantı (4x1,3x1 Opsiyonel)
Uygulama Yüksekliği 4m - 6m
Koruma Sınıfı IK (Şok Direnci) IK 08

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans 100~240 AC/V 50~60 Hz
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma 1-3 Saat (Opsiyonel)
Acil Aydınlatma Gücü 3w (+%10-15)
IEC Koruma Sınıfı (Armatür) CLASS (I)
Sensör Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM) Yok

Ürün Etiketleri

POWERMAX – Lineer LED Aydınlatma Aksesuarları


Ölçüleri - Teknik Çizimler POWERMAX – Lineer LED Aydınlatma Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

POWERMAX – Lineer LED Profil Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

POWERMAX – Lineer LED Aydınlatma
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.
Ürün KoduGüç
(W)
Verim
(lm/W)
Işık Akısı
(lm)
Enerji EtiketiÖlçü
L,W,H (mm)
Ağırlık
(kg)
65-71035-G-C9335 W145 lm/W5.075 lm
1410x38x50 mm1,5 Kg
65-71035-G-C9635 W145 lm/W5.075 lm
1410x38x50 mm1,5 Kg
65-71035-G-C9935 W145 lm/W5.075 lm
1410x38x50 mm1,5 Kg
65-71035-G-C91235 W145 lm/W5.075 lm
1410x38x50 mm1,5 Kg
65-71043-G-C9343 W145 lm/W6.235 lm
1410x38x50 mm1,5 Kg
65-71043-G-C9643 W145 lm/W6.235 lm
1410x38x50 mm1,5 Kg
65-71043-G-C9943 W145 lm/W6.235 lm
1410x38x50 mm1,5 Kg
65-71043-G-C91243 W145 lm/W6.235 lm
1410x38x50 mm1,5 Kg
65-71057-G-C9357 W143 lm/W8.151 lm
1410x38x50 mm1,5 Kg
65-71057-G-C9657 W143 lm/W8.151 lm
1410x38x50 mm1,5 Kg
65-71057-G-C9957 W143 lm/W8.151 lm
1410x38x50 mm1,5 Kg
65-71057-G-C91257 W143 lm/W8.151 lm
1410x38x50 mm1,5 Kg
65-71235-G-C9370 W145 lm/W10.150 lm
2820x38x50 mm3 Kg
65-71235-G-C9670 W145 lm/W10.150 lm
2820x38x50 mm3 Kg
65-71235-G-C9970 W145 lm/W10.150 lm
2820x38x50 mm3 Kg
65-71235-G-C91270 W145 lm/W10.150 lm
2820x38x50 mm3 Kg
65-71243-G-C9386 W145 lm/W12.470 lm
2820x38x50 mm3 Kg
65-71243-G-C9686 W145 lm/W12.470 lm
2820x38x50 mm3 Kg
65-71243-G-C9986 W145 lm/W12.470 lm
2820x38x50 mm3 Kg
65-71243-G-C91286 W145 lm/W12.470 lm
2820x38x50 mm3 Kg
65-71257-G-C93114 W143 lm/W16.302 lm
2820x38x50 mm3 Kg
65-71257-G-C96114 W143 lm/W16.302 lm
2820x38x50 mm3 Kg
65-71257-G-C99114 W143 lm/W16.302 lm
2820x38x50 mm3 Kg
65-71257-G-C912114 W143 lm/W16.302 lm
2820x38x50 mm3 Kg
