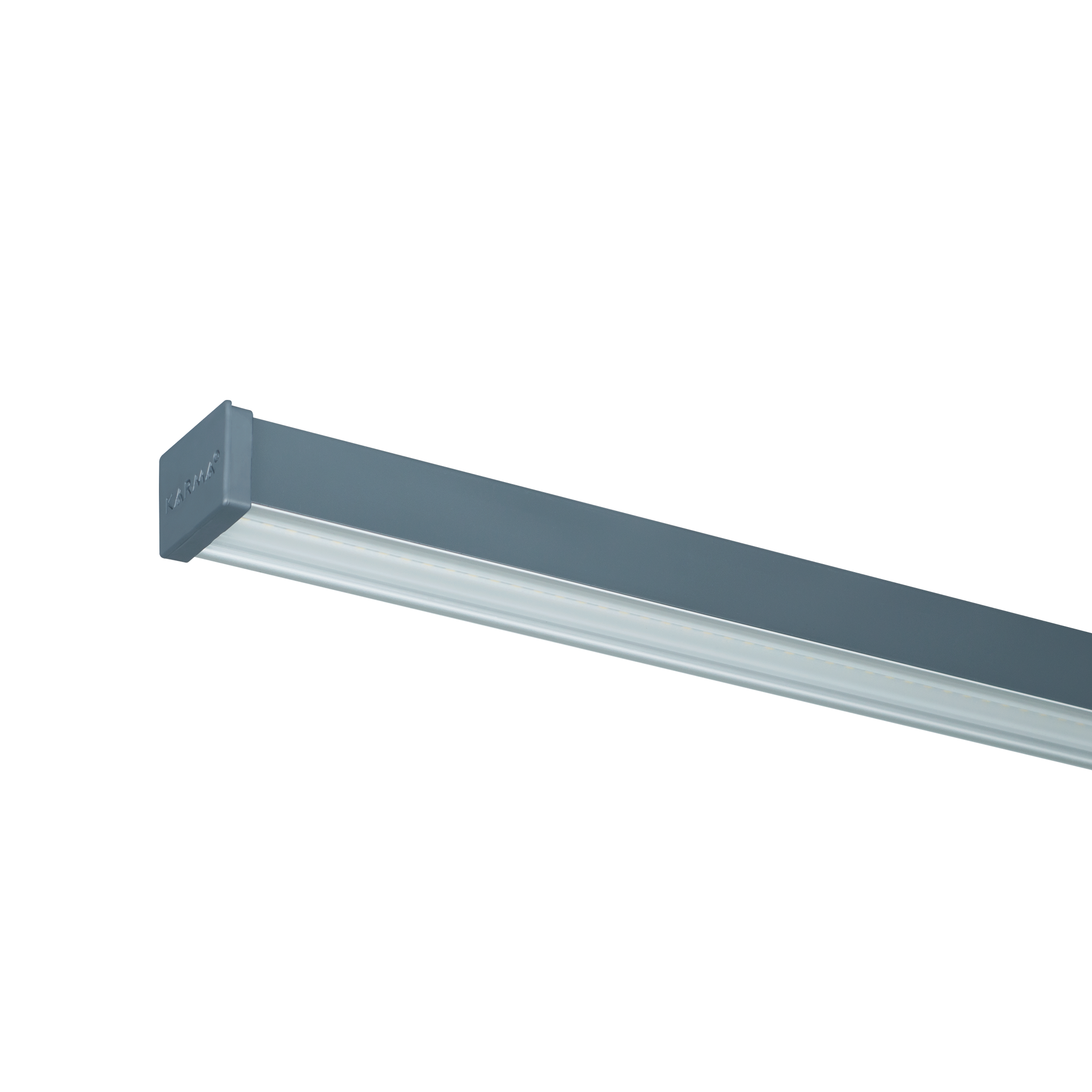

SPLITMAX – Lineer LED Aydınlatma

SPLITMAX® – Dekoratif ve estetik görünümlü LED profili birçok açıya göre şekillendirilebilen çizgi halinde ve doğrusal aydınlatma amacıyla tasarladık. 3000, 4000, 6000 Kelvin tonlarıyla, farklı güç tercihleri, gövde renkleri ve uzunluklarında üretilebilir.

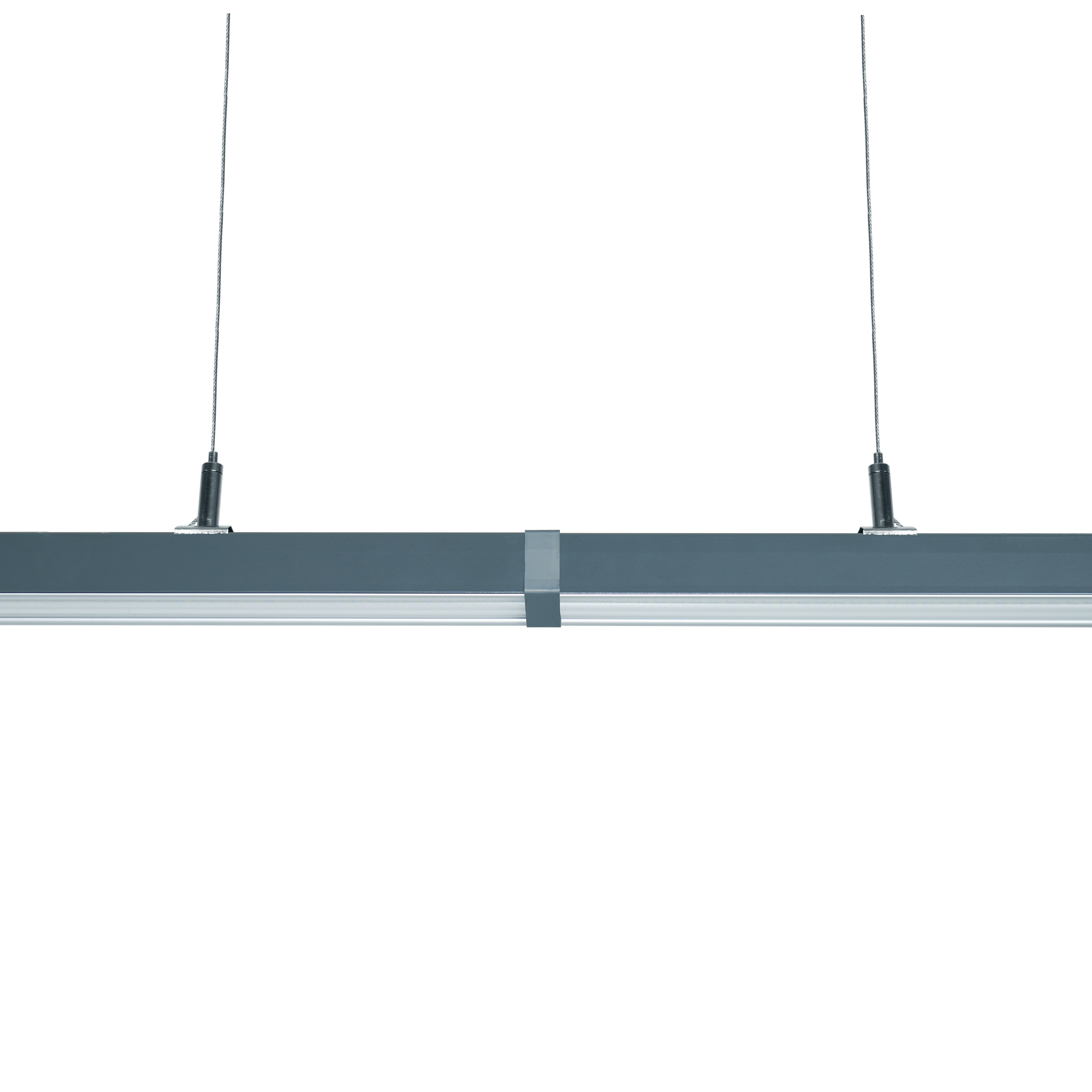

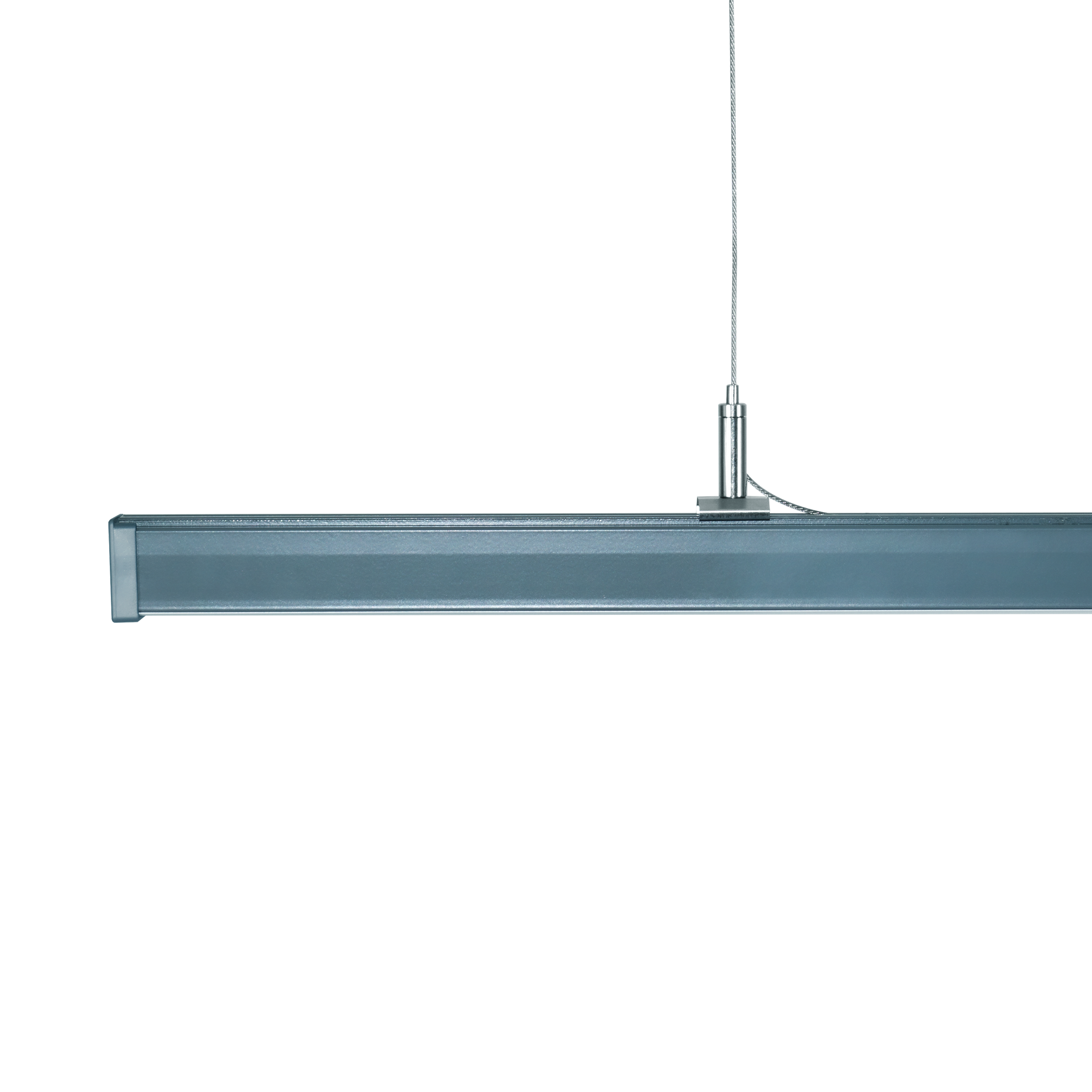

Kullanılan mekâna özgünlük kazandırdığı gibi simetrik veya asimetrik olarak, sarkıtma aparatlarıyla (TİJ) sarkıt aydınlatma olarak kullanılabilir veya sıva üstü tavana-duvara montaj ile lineer bir yapıda kesintisiz olarak uç uca eklenebilir ve kolay monte edilebilir.
Opal – şeffaf ve  polikarbonat difüzör seçenekleri ile  homojen ve kesintisiz bir aydınlatma sağlar. LED modül veya şerit LED ile tercihler doğrultusunda opsiyonel olarak üretilebilir.
Daha fazla detaylar için dokümanlara göz atın veya iletişim bölümünden satış temsilcilerimizle profesyonel destek için iletişim kurun.

Kullanım Alanları

Dosyalar

Özellikler

EU EcoDesign Compliant (EEC) - 2019/2020 EU
Özellikler
Güç 19 W - 35 W
Işık Akısı 3.059 lm - 5.075 lm
Verim 145 lm/W - 161 lm/W
Enerji Verimliliği B - C
Renk Geri Verim Endeksi(CRI) >80
Led Ürün Ömrü 54.000 h
Sürücü Dahili Sürücü
Standart Sapma Renk Eşleşmesi (SDCM MacAdam 3
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gücü +%10-15
IEC Koruma Sınıfı (Armatür) CLASS (I)
Boyut 1410 mm
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Uygulama Yüksekliği 2.4m - 4m
Çalışma Isısı (Oda Sıcaklığında) -20°C...+50°C
Depolamada Sıcaklık Aralığı -30°C...+70°C
Gövde Malzemesi Alüminyum Ekstrüzyon
Koruma Sınıfı IK (Şok Direnci) IK 03
HE1,HE3 ve HI1 Acil Kit Opsiyonları Bulunmaktadır.
Verilen Değerler Ölçümlenen Model İçin Geçerlidir.

Malzemeler / Kaplamalar

Malzemeler / Kaplamalar
Gövde Malzemesi Alüminyum Ekstrüzyon
Gövde Rengi Seçenekleri Siyah (RAL 9005), Beyaz (RAL 9016), Metal-Gri (RAL 9006), Antrasit (RAL 7043)
Ürün Boyası Elektrostatik Toz Boya
Difüzör Şeffaf Akrilik PMMA - Lens
Sürücü Dahili Sürücü

Montaj Detayları

Montaj Detayları
Montaj Seçenekleri Paslanmaz Yay Çelik Tavan Bağlantısı veya İstenilen Uzunlukta Sarkıtma
IP - Koruma Sınıfı IP20
Montaj Tipi Sıva Üstü, Sarkıt
Montaj Yeri Tavan, Duvar
Şebeke Bağlantısı Faz, Nötr, Toprak Bağlantı (Opsiyonel; 2 Hat, 3 Hat, 4 Hat)
Uygulama Yüksekliği 2.4m - 4m
Koruma Sınıfı IK (Şok Direnci) IK 03

Elektrik Ekipmanları

Elektrik Ekipmanları
Giriş Voltajı, Frekans 100~240 AC/V 50~60 Hz
Lamba Tipi LED Module
Güç Faktörü (PFλ) >95
Acil Aydınlatma Gövde İçi Dahili 1-3 Saat Bataryalı Acil Kit (Opsiyonel), Acil Aydınlatma 1-3 Saat (Opsiyonel)
Acil Aydınlatma Gücü +%10-15
IEC Koruma Sınıfı (Armatür) CLASS (I)
Sensör Harekete & Sese Duyarlı Sensör (Opsiyonel)
Otomasyon Şebeke Girişi Pano veya Harici Kontrol Modülleri ile Kontrol Edilebilir
Işık Gücü Ayarı (DIMM) Uygulanabilir (Driver Seçeneğiyle)

Ürün Etiketleri

SPLITMAX – Lineer LED Aydınlatma Aksesuarları


Ölçüleri - Teknik Çizimler SPLITMAX – Lineer LED Aydınlatma Işık Eğrileri
Daha fazla bilgi

Bu verilerden neler okuyabileceğinizi açıklayan detayları kontrol edin.

DETAYLAR

SPLITMAX - Lineer Led Profil Aydınlatma Armatürü

Web sitemizdeki her bir armatür için parlaklık (IES) eğrileri sunarız.
Işık eğrisi, ışığın alana nasıl yayıldığını grafiksel olarak gösterir.
Işık kaynağı, sistemin merkezinde bulunur(yani grafiğin kutup alanında).
Armatür montajı dikey eksen etrafında (daire-yuvarlak, kare gibi) simetrik olduğunda, bir dikey düzlemde yalnızca bir yoğunluk dağılım eğrisi oluşturuyoruz.
Yani kırmızı renk görünür, Armatür montajı simetrik olmadığında, grafiğe mavi bir eğri ekleriz.
Mavi eğri, ışık kaynağının ilk pozisyona karşı 90 derecelik hareketle nasıl parladığını gösterir.
Kaynak ekseni içindeki armatürü ölçerken, C90-C270 düzlemini ölçüyoruz; Işık eksenini dikey olarak ölçerken de C0-C180 düzlemini ölçeriz.

SPLITMAX – Lineer LED Aydınlatma
  • Verilen parlaklık değerleri Gonyofotometre ile ölçülür.
  • KARMA laboratuvarında (akredite kuruluşlarla karşılaştırmalı olarak)
  • armatürlerimizi kendimiz ölçeriz ve ışıklık çıktısını (.IES & .LDT dosyası) kayıt ederiz.
  • Dolayısıyla armatürün gösterildiği gibi aydınlattığından emin olabilirsiniz.

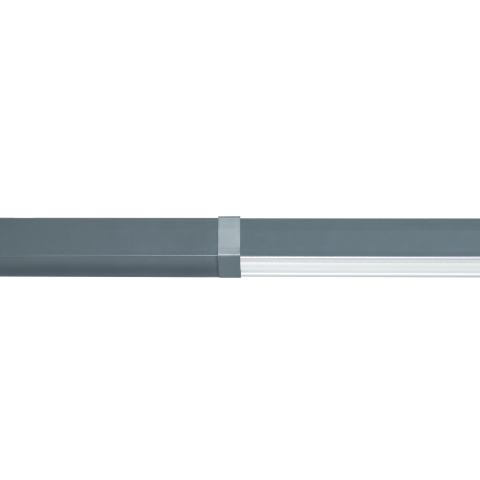

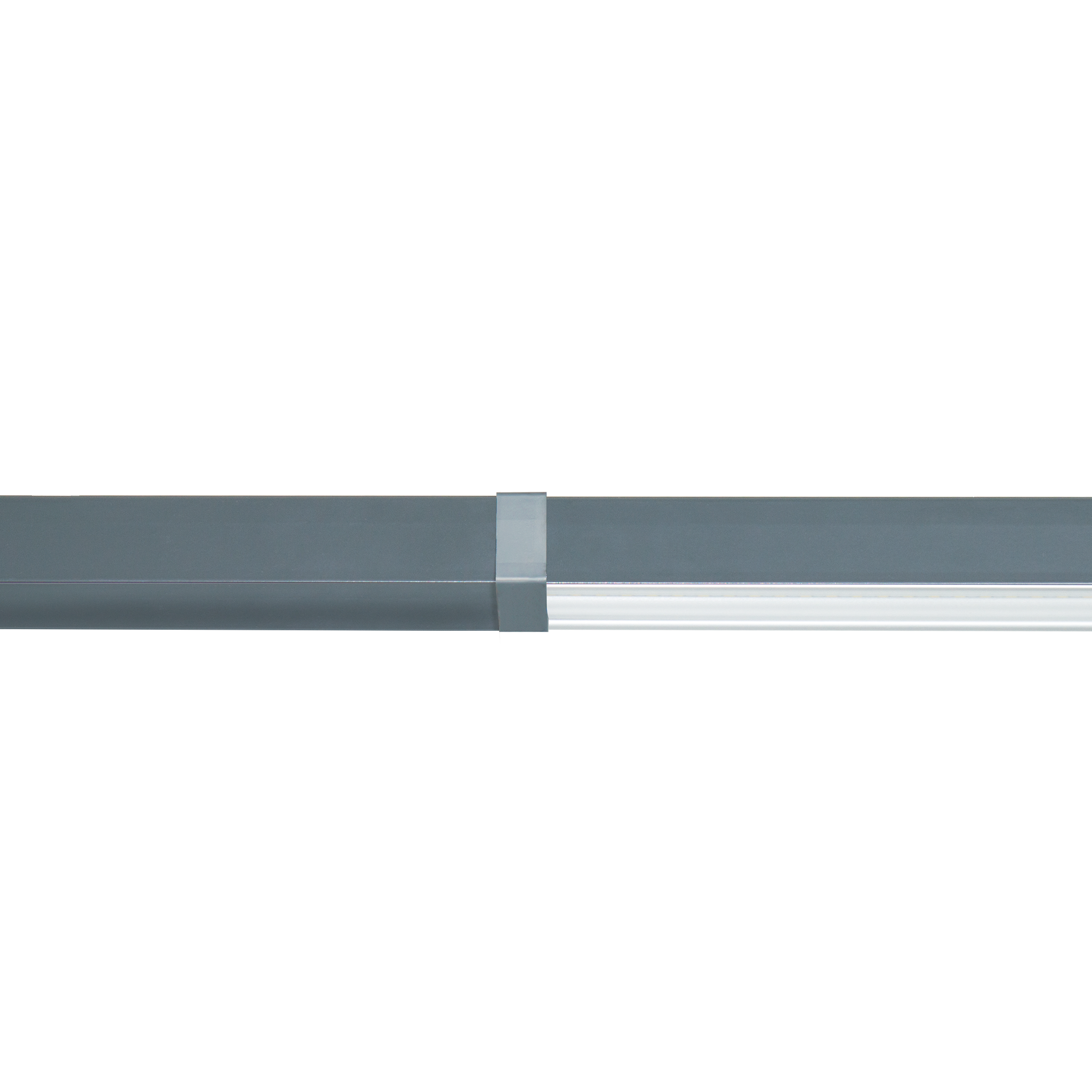

SplitMAX- LED Trunking lineer LED aydinlatma armaturu Gövde/ Main Trunking Atlama Ara Boşluk  Kanalı/Separate Trunking
Ürün KoduGüç
(W)
Verim
(lm/W)
Işık Akısı
(lm)
Enerji EtiketiÖlçü
L,W,H (mm)
Ağırlık
(kg)
35-46019-C933-G19 W161 lm/W3.059 lm
1410x38x32 mm0,8 Kg
35-46022-C933-G22 W159 lm/W3.498 lm
1410x38x32 mm0,8 Kg
35-46027-C933-G27 W158 lm/W4.266 lm
1410x38x32 mm0,8 Kg
35-46035-C933-G35 W145 lm/W5.075 lm
1410x38x32 mm0,8 Kg
35-46619-SAra gövde (Trunk)Optional (50cm/min)x38x55 mm0,40 Kg/m
